PV3S Protiletadlový dvojkanón vz. 53/59
TTD vozidla
Takticko-technická data vozidla
| Obsluha | 5 |
| Délka vozidla | 6920 mm |
| Výška se zbraní | 2950 mm |
| Šířka | 2435 mm (4) / 2345 mm (5) |
| Bojová hmotnost | 10 300 kg |
| Rozchod předních kol | 1870 mm |
| Rozchod zadních kol | 2025 mm |
| Rozvor náprav | 3580 mm / 1120 mm |
| Světlost | 400 mm |
| Rychlost maximální tabulková | 60 km/h |
| Brod | 800 mm |
| Čelní pancíř | 10 mm |
| Boční pancíř | 6 mm |
| Radiostanice RF 11 | 2 km |
Údaje o vozidle
| Hmotnost pancéřovaného vozidla | 6900 kg |
| Zatížení přední nápravy | 23 584 N(2450 kp) |
| Zatížení obou zadních náprav | 72 568 N(7400 kp) |
| Šířka vozidla | 2370 mm |
| Délka vozidla | 6950 mm |
| Výška vozidla | 2050 mm |
| Největší dopravnírychlost na silnici | 55 až 60 km/hod. |
| Největší dopravní rychlost v terénu | 22 km/hod. |
| Rozchod kol | |
| - předních | 1870 mm |
| - zadních vnitřních | 1485 mm |
| - zadních vnějších | 2025 mm |
| Rozvor náprav | 3580 mm |
| Rozvor mezi zadními nápravami | 1120 mm |
| Světlá výška | 400 mm |
| Největší stoupavost | 49 % |
| Poloměr průchodivosti | |
| - podélný | 4000 mm |
| - příčný | 735 mm |
| Bezpečná brodivost | 800 mm |
| Nejmenší poloměr zatáčky | |
| - vpravo | 10,5 m |
| - vlevo | 10,5 m |
| Největší dovolený boční náklon | 40° |
| Způsob vyloučení pérování zadních náprav | Třecími spojkami |
| Ovládání ústrojí k vyloučení pérování | vzduchotlakové |
| Přední nájezdový úhel | 78° |
| Zadní nájezdový úhel | 32° |
| Naviják a tažná lana | |
| - Největší dovolená tažná síla u silného lana | 29 420 N (3000 kg) |
| - Největší dovolená tažná síla u slabého lana | 14 710 N (1500 kg) |
| - Délka silného lana | 55 m |
| - Délka slabého lana | 4 m |
| - Největší navíjecí rychlost při zařazení 1. rychlostního stupně | 0,5 m/s |
| Výška předního závěsu | 1060 mm |
| Výška zadního závěsu | 810 mm |
| Největší přípustná tažná síla na tažný závěs | 58 839 N(6000 kp) |
| Největší přípustná tažná síla najeden pomocný hák | 29 420 N(3000 kp) |
| Tloušťka pancířů | |
| - čelních | 10 mm |
| - bočních | 6 mm |
| Výška bočnic | 300 mm |
| Délka bočnic | 1990 mm |
| Výška ložné plochy nad zemí | 1100 mm |

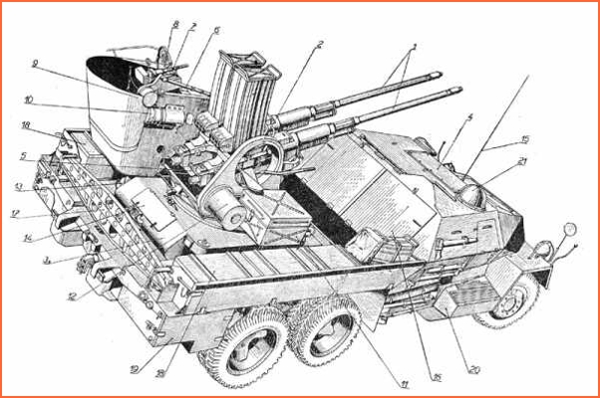

Celkový pohled na vozidlo včetně zbraně
Nákres vozidla
| Číslo | Název |
| 1 | zbraň |
| 2 | vrchní lafeta |
| 3 | spodní lafeta |
| 4 | vozidlo |
| 5 | kolébka |
| 6 | paralelogram |
| 7 | zaměřovač |
| 8 | libela |
| 9 | kabina střele |
| 10 | elektromotor |
| 11 | truhlík s akumulátory |
| 12 | vyvažovač |
| 13 | opěrný zvedák |
| 14 | schránka pro výstroj zbraně |
| 15 | anténa |
| 16 | dvířka nabíječů |
| 17 | ližiny |
| 18 | truhlíky na střelivo |
| 19 | schránka na střelivo |
| 20 | výstroj vozidla |
| 21 | kopule velitele |

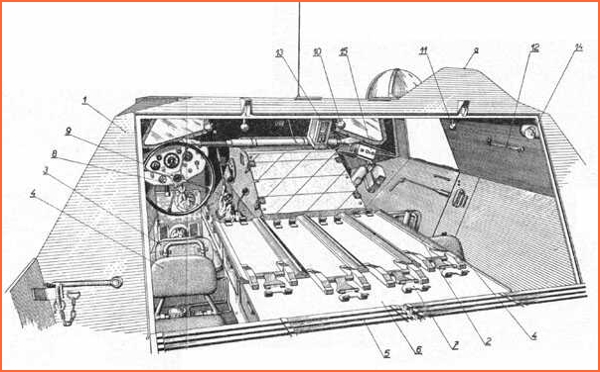

Pohled do kabiny vozidla
| Číslo | Název |
| 1 | Pancéřová kabina |
| 2 | Sedátko velitele |
| 3 | Sedátko řidiče |
| 4 | Sedátko nabíječe |
| 5 | Sklopné dveře nabíječů |
| 6 | Plošina zásobníků |
| 7 | Záchyt zásobníků |
| 8 | Ovládací páka pro vyloučení pérování |
| 9 | Páka navijáku |
| 10 | Páka pro otevření krytu okna |
| 11 | Ovládací páka záchytu dveří nabíječů |
| 12 | Krycí příložka průzoru |
| 13 | Radiová stanice |
| 14 | Signální světlo nabíječů |
| 15 | Skříňka velitele |

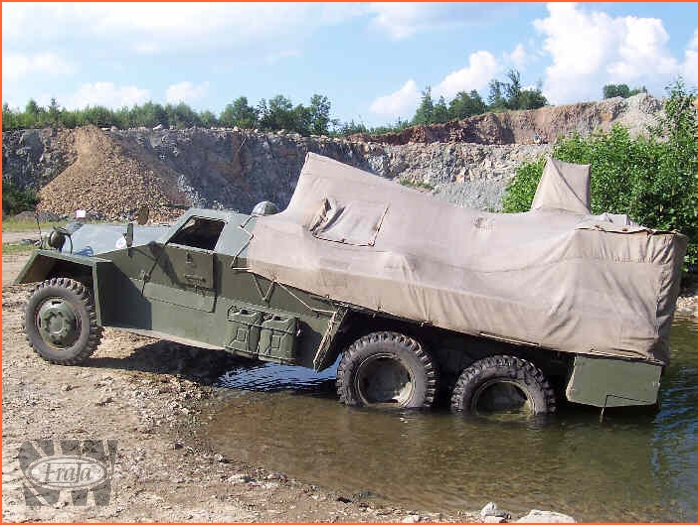

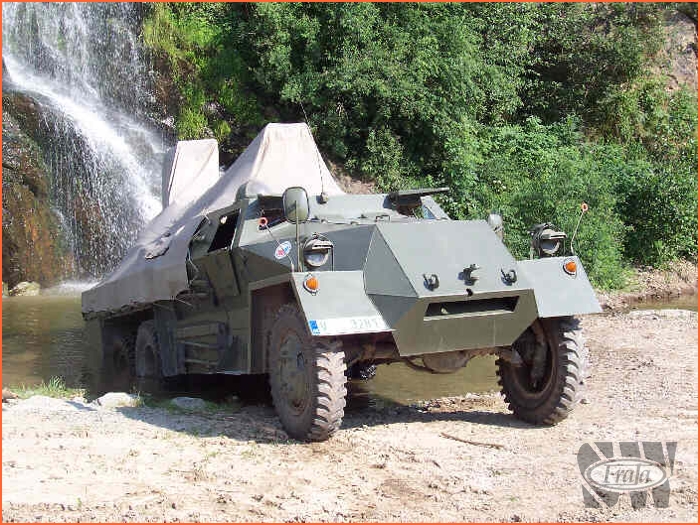

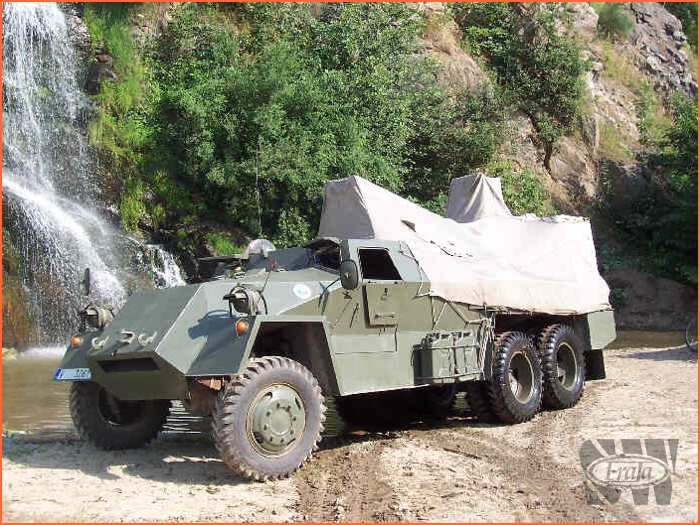

Zaplachrování

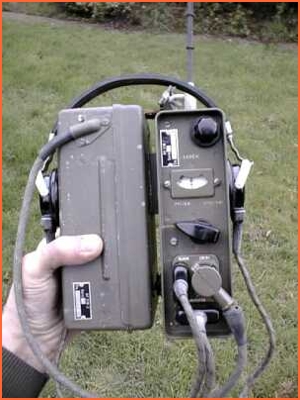

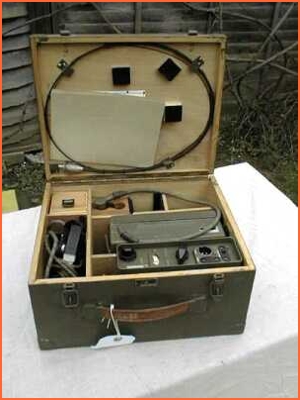

Vysílačka RF 11
 |
 |

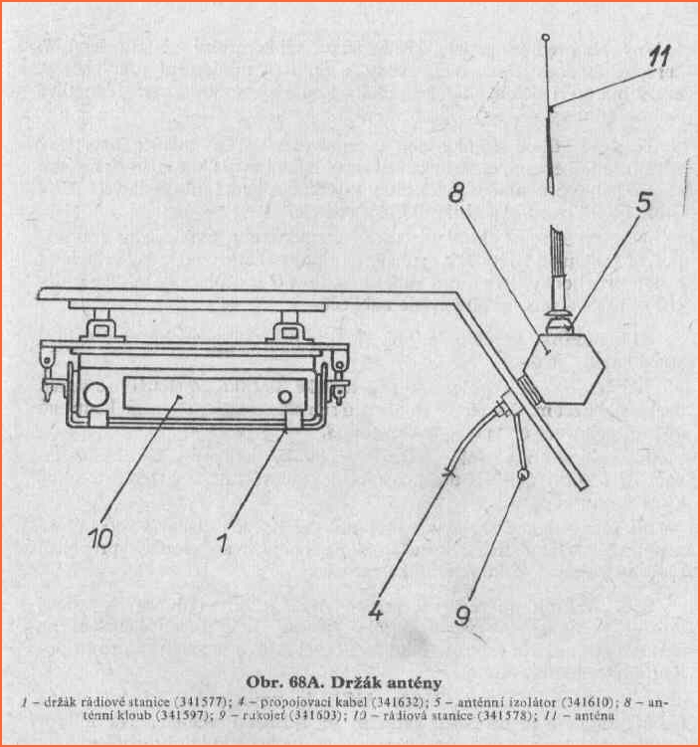

Držák antény

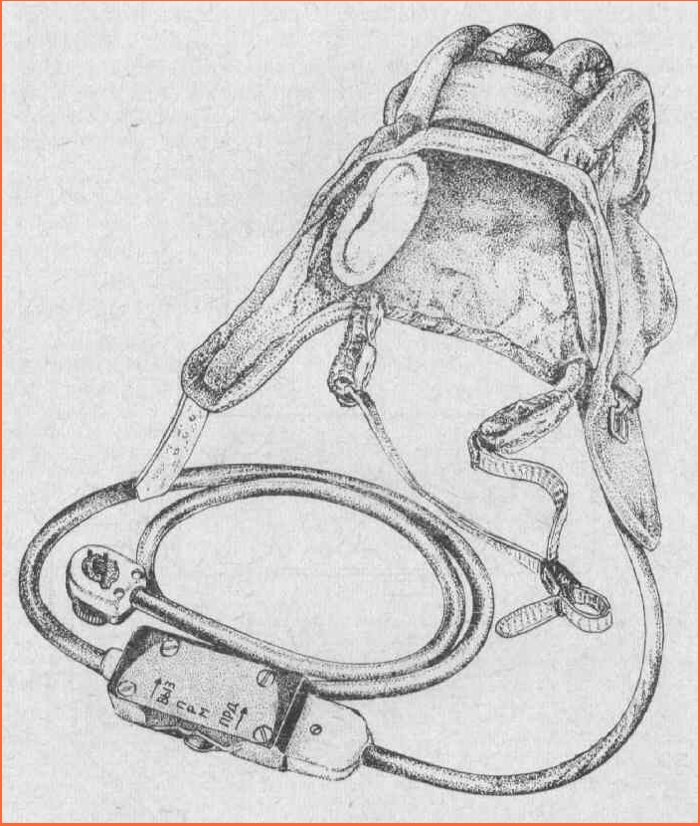

Kukla

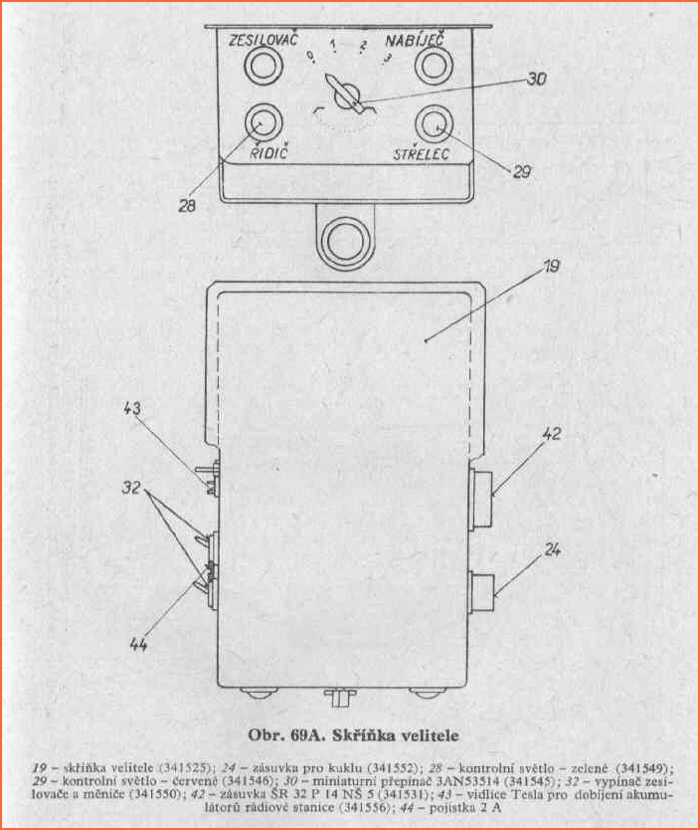

Skříňka velitele

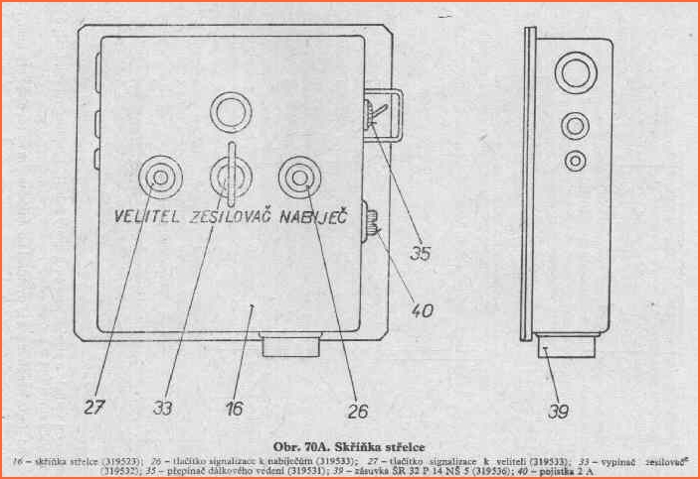

Skříňka střelce

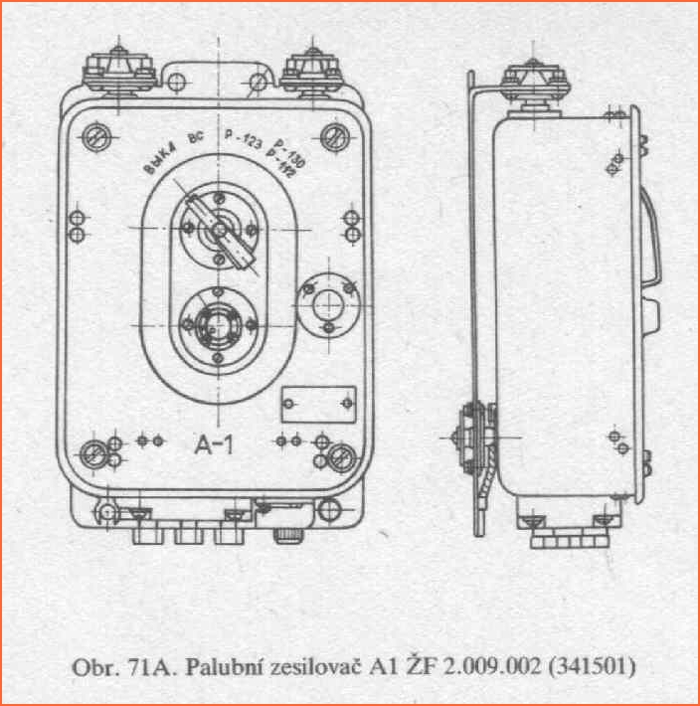

Palubní zesilovač
Mikrofonní zesilovač

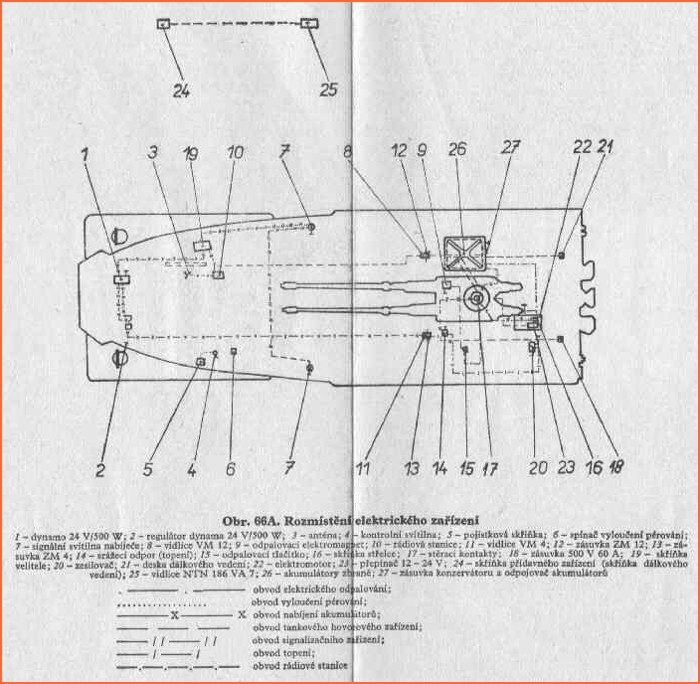

Rozmístění elektrického zařízení
